and additional conditions for such investments. Various solutions have started to develop for automatic
and active fire protection systems specific to these applications. Undoubtedly, in the installation of these
energy systems, components and mounting methods that comply with the standards and minimize the fire
risk should be used and the fire risks that may arise from the building itself should be eliminated by active
or passive additional methods.
Keywords: Solar, Energy, electricity, photovoltaic
1. GİRİŞ
Ticari ve endüstriyel binaların çatıları üstünde fotovoltaik (PV) elektrik üretim sistemlerinin kurulumu
yaygınlaşmakta olan bir uygulama olarak hem yeni bina ve tesislerde hem de mevcut yapılar üzerine ilave
uygulama olarak karşımıza çıkabilmektedir. Bina çatı örtüsü üzerine eklenen bu sistemlerin getirdiği yangın
riskleri kullanılan malzemelerin bir yanıcı yükü olarak etkisinden ziyade, komponentlerde oluşan kısadevre
ve ark atlamalarının oluşturucu ısı kaynağı olarak bir yangın başlatıcısı olduğu görülmektedir.
Fotovoltaik paneller monte edildikleri çatı üzerinde yangının yayılmasını teşvik ettikleri için yangın tehlikesine
önemli bir ilave getirmektedir. Mevcut bulgular, PV panellerin kurulumuyla ilgili riskin yalnızca artan yangın
yükü ve ateşleme olasılığı ile değil, aynı zamanda büyük ölçüde çatı konstrüksiyonunda değişen yangın
dinamikleriyle de ilişkili olduğunu vurgulamaktadır. Ayrıca, PV panelinin yanıcı kısmından gelen ısı akışının,
toplam yeniden yayılan ısı akışının önemsiz bir bölümünü temsil etmesi, sonuçların yalnızca PV panelleri
için değil, çatı yapılarına monte edilen neredeyse tüm yanmaz eğimli paneller için de geçerli olduğunu
göstermektedir.[1]
2. FOTOVOLTAİK SİSTEM BİLEŞENLERİ VE RİSKLERLE İLGİLİ TANIMLAR
PV Hücresi (cell) bir PV modülün içerisinde, ışığı elektrk enerjisine çeviren en küçük yarıiletken bileşendir.
PV Modülü (genelde “fotovoltaik panel” olarak ta belirtilir) üzerinde hücreleri, bağlantı parçalarını, elektriksel
bağlantıları, diyot ve benzeri koruyucu cihazları barındıran bir montajlı seti ifade eder.
PV Dizisi (string)’nde voltajı artırmak için modüller birbirine seri olarak kablolanmıştır.Her bir PV panel/dizi
için voltaj çıkışı birbirine seri olarak bağlı olan hücrelerin sayısına bağlıdır. Bina üzeri büyük PV kurulumları
için büyük çoğunluğunda ABD’de 600 volt direkt akım, ve Avrupa’da 1000 volt DC olarak karşımıza çımaktadır.
PV Sırası (array) ise iki veya daha fazla PV dizisinin, akımı arttırmak amacıyla birbirine pararlel bağlanmış
halidir. Bu sıralarortak bir destek ve montaj aparatı ile yapıya bağlanmaktadır. Küçük sistemlerde bir PV
sırası tek bir modülden de ibaret olabilir. (Resim 1.)

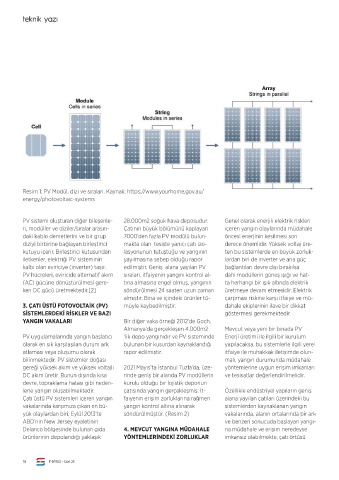

Resim 1: PV Modül, dizi ve sıraları. Kaynak: https://www.yourhome.gov.au/energy/photovoltaic-systems
